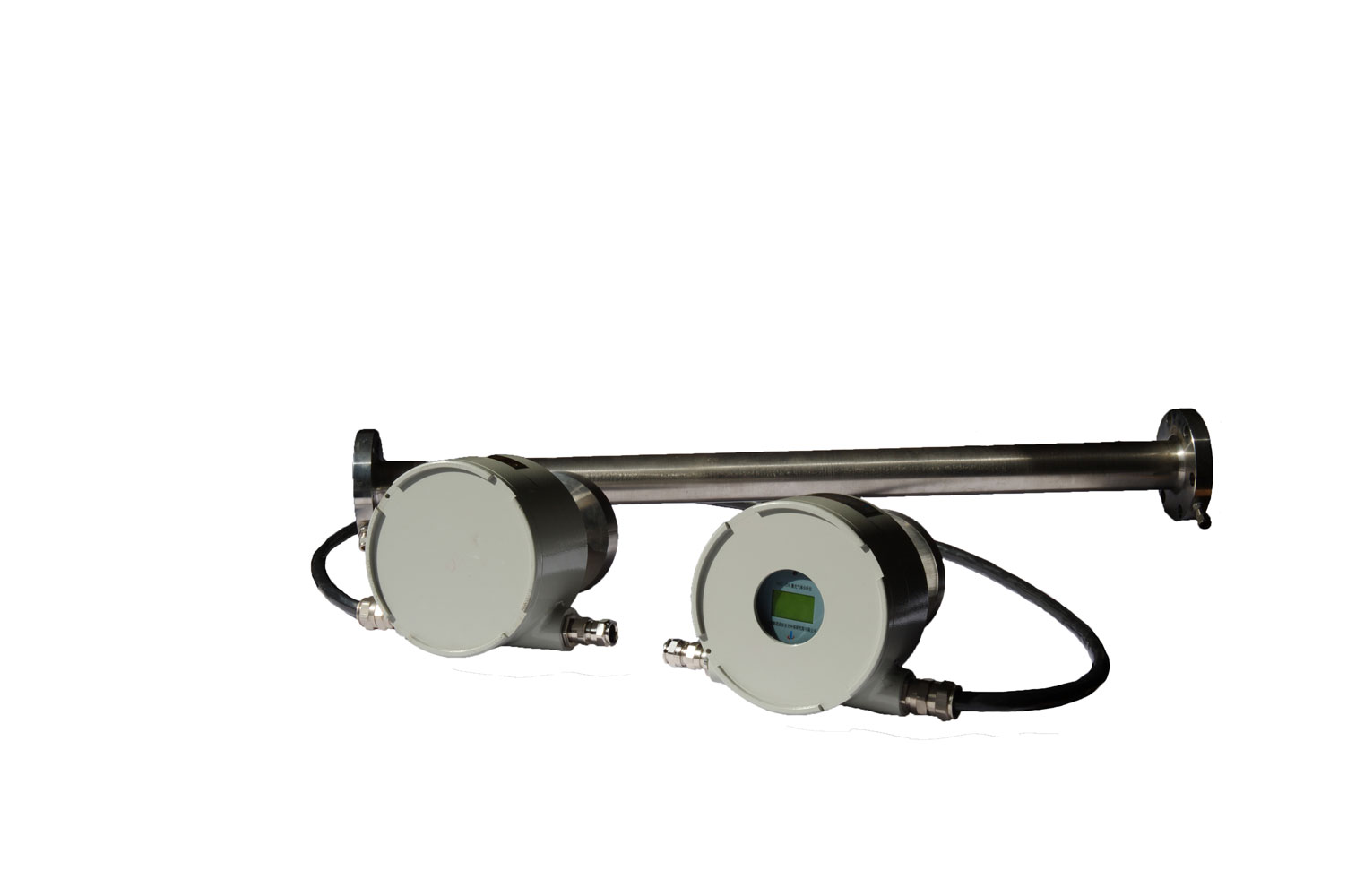

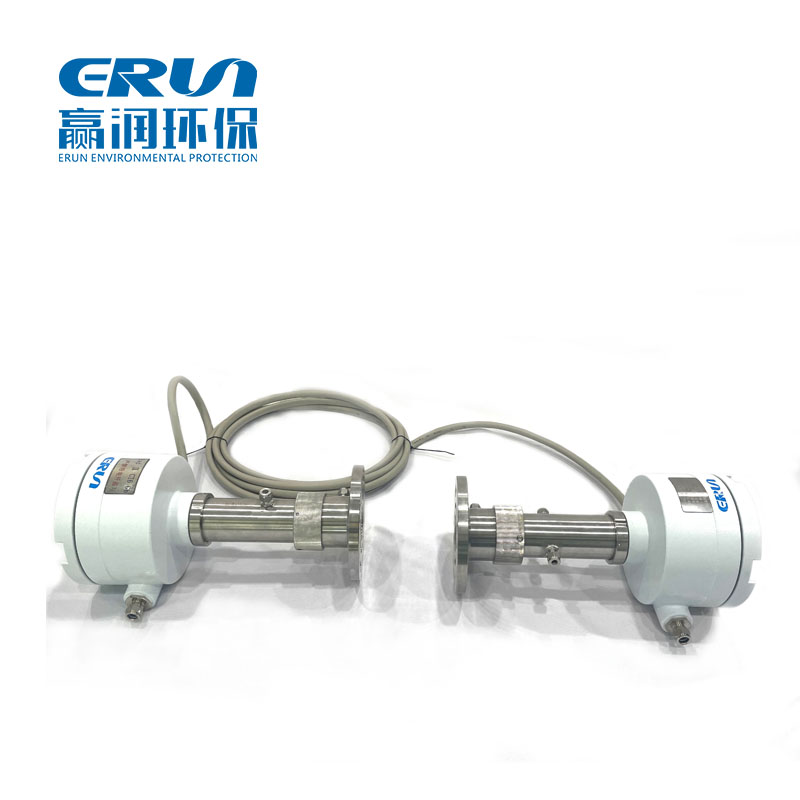

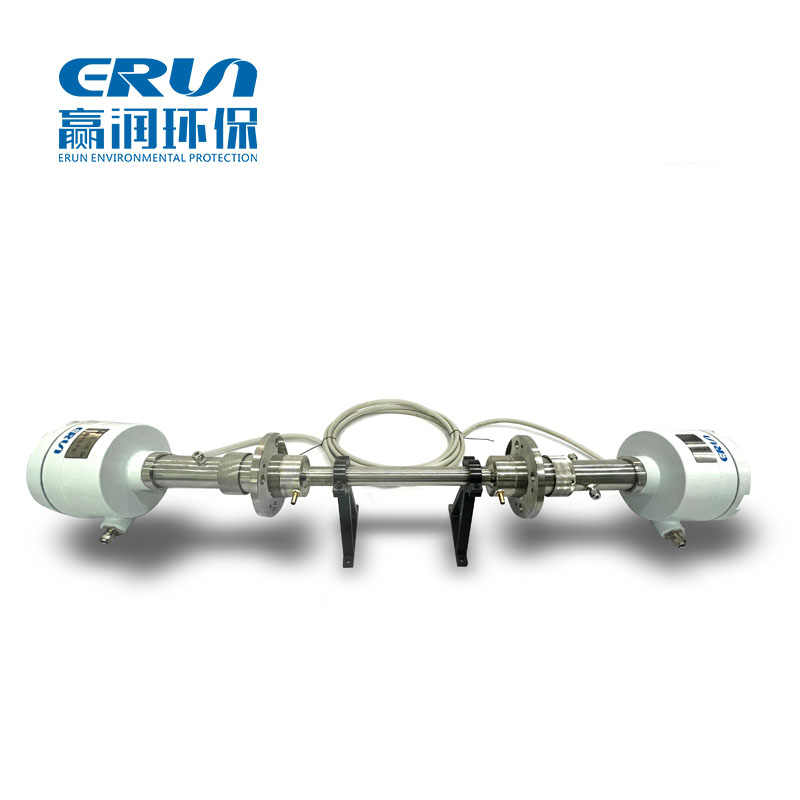

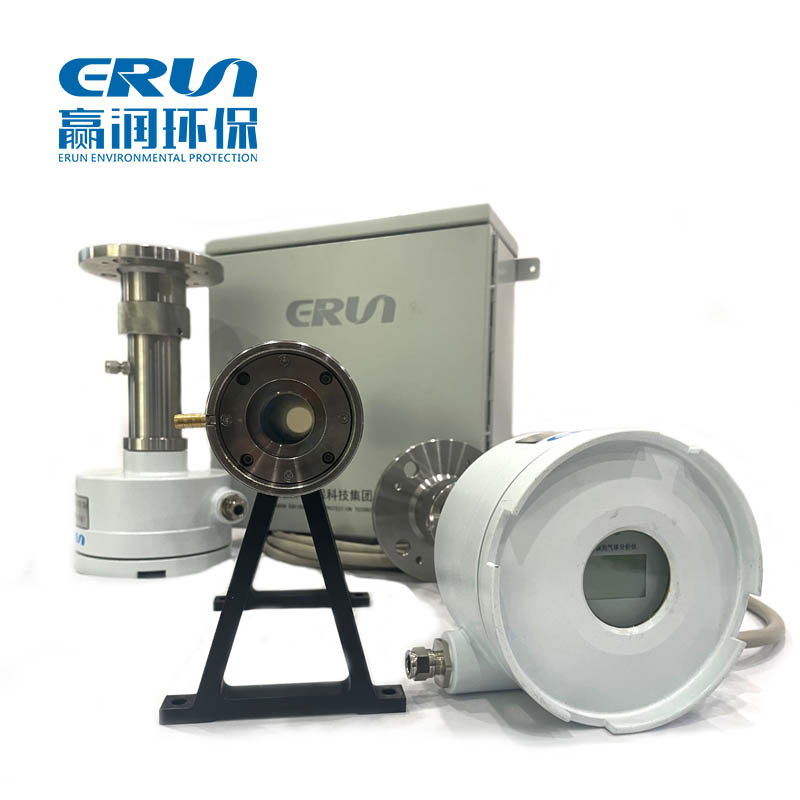

激光型氧氣含量分析儀ERUN-QZ9100S

氧氣O2含量

產品描述

贏潤環保研發、生產的激光型氧氣含量分析儀ERUN-QZ9100S是基于TDLAS技術的激光氣體分析儀，可以實現原位在線測量，不需要復雜的預處理系統，測量準確，響應速度快，用于樣氣中的氧含量測量具有明顯的優勢。

在線咨詢馬上詢價

ERUN-QZ9100S激光型氧氣含量分析儀產品概述：

大多數氧氣含量控制工藝是一種易燃易爆物質，正常生產時氧含量較低，不會引起爆炸，氧含量超標時，易超過爆炸下限，發生危險。因此為保證工藝的安全運行，及時準確地監測樣氣中的氧含量，并在氧含量過高時及時聯鎖停車意義重大。
傳統的測量方法是采用順磁氧分析儀或是人工抽氣測量氧含量，這些方法需要配套復雜、昂貴的采樣裝置和預處理系統，同時存在測量不準、浪費人力資源、維護費用高等弊端。
與傳統的氧分析儀相比，贏潤環保研發、生產的激光型氧氣含量分析儀ERUN-QZ9100S是基于TDLAS技術的激光氣體分析儀，可以實現原位在線測量，不需要復雜的預處理系統，測量準確，響應速度快，用于樣氣中的氧含量測量具有明顯的優勢。

ERUN-QZ9100S激光型氧氣含量分析儀結構原理：

采用TDLAS技術的單線吸收譜線

TDLAS(Tunable Diode Laser Absorption Spectroscopy)是可調諧半導體激光吸收光譜技術的簡稱，該技術利用半導體激光器窄線寬、可調諧的特性（如圖一激光光源頻寬為紅外分光光源的１／１０６），對氣體分子的單個吸收譜線進行分析，所選吸收譜線波長附近無其他氣體組分的吸收譜線，從原理上避免了背景氣體組分對待測氣體的交叉吸收干擾。

設計標準
GB3836.01 爆炸性氣體環境用電氣設備第一部分：通用要求
GB3836.02 爆炸性氣體環境用電氣設備第二部分：隔爆型“d”
GB/T25476 可調諧激光氣體分析儀

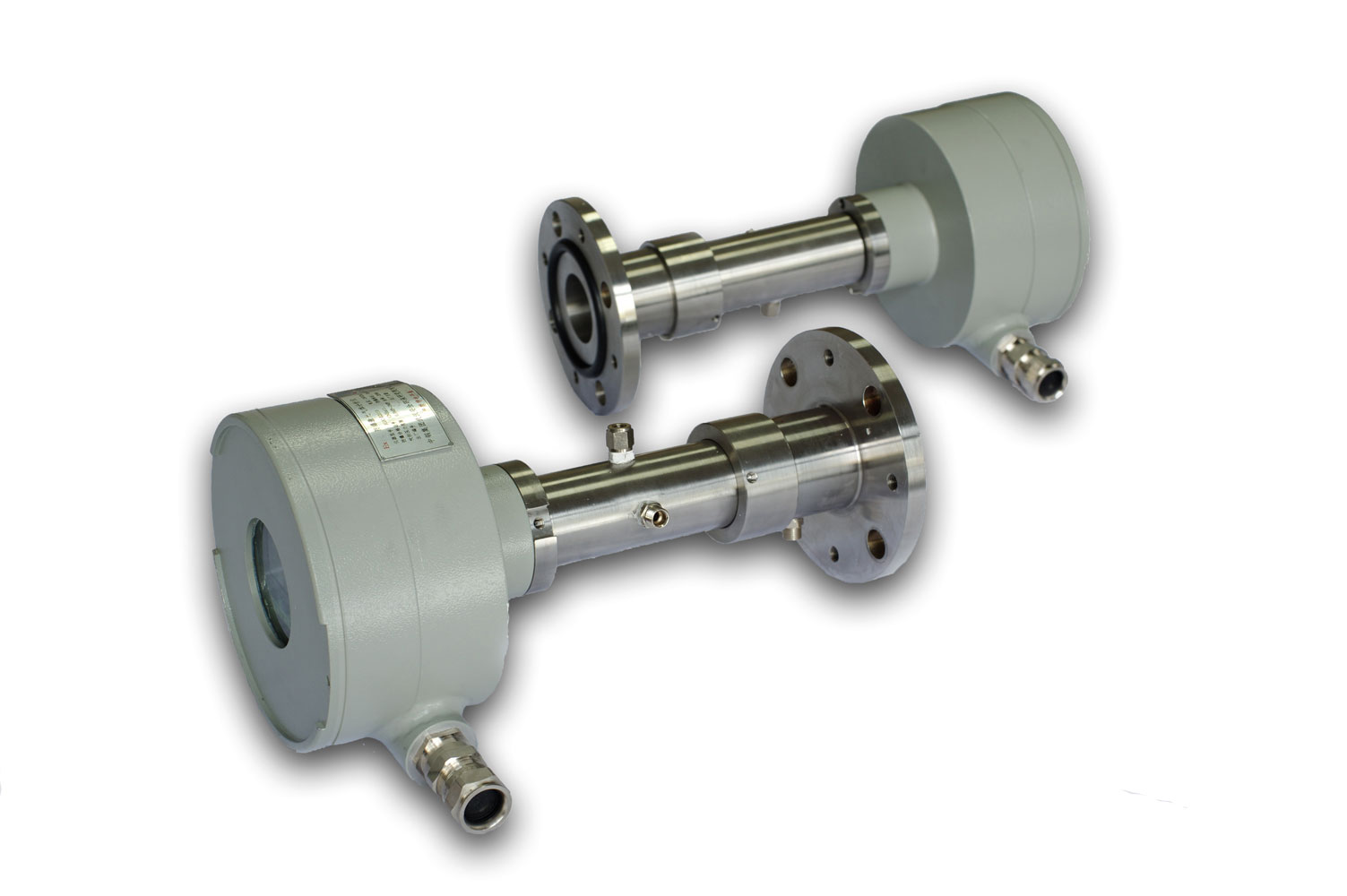

結構組成

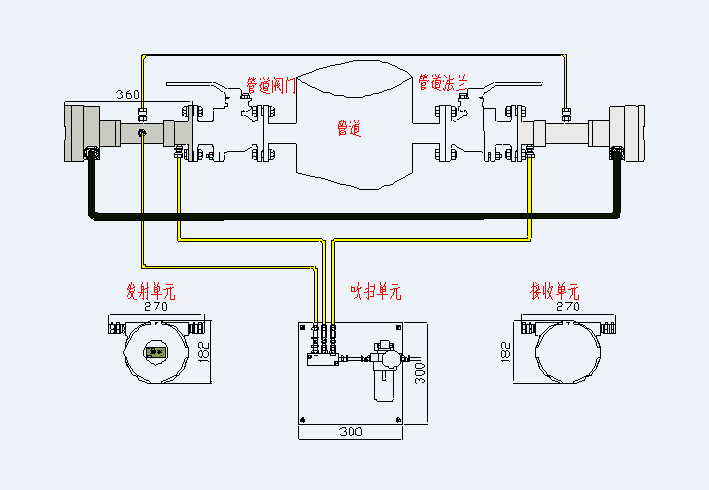

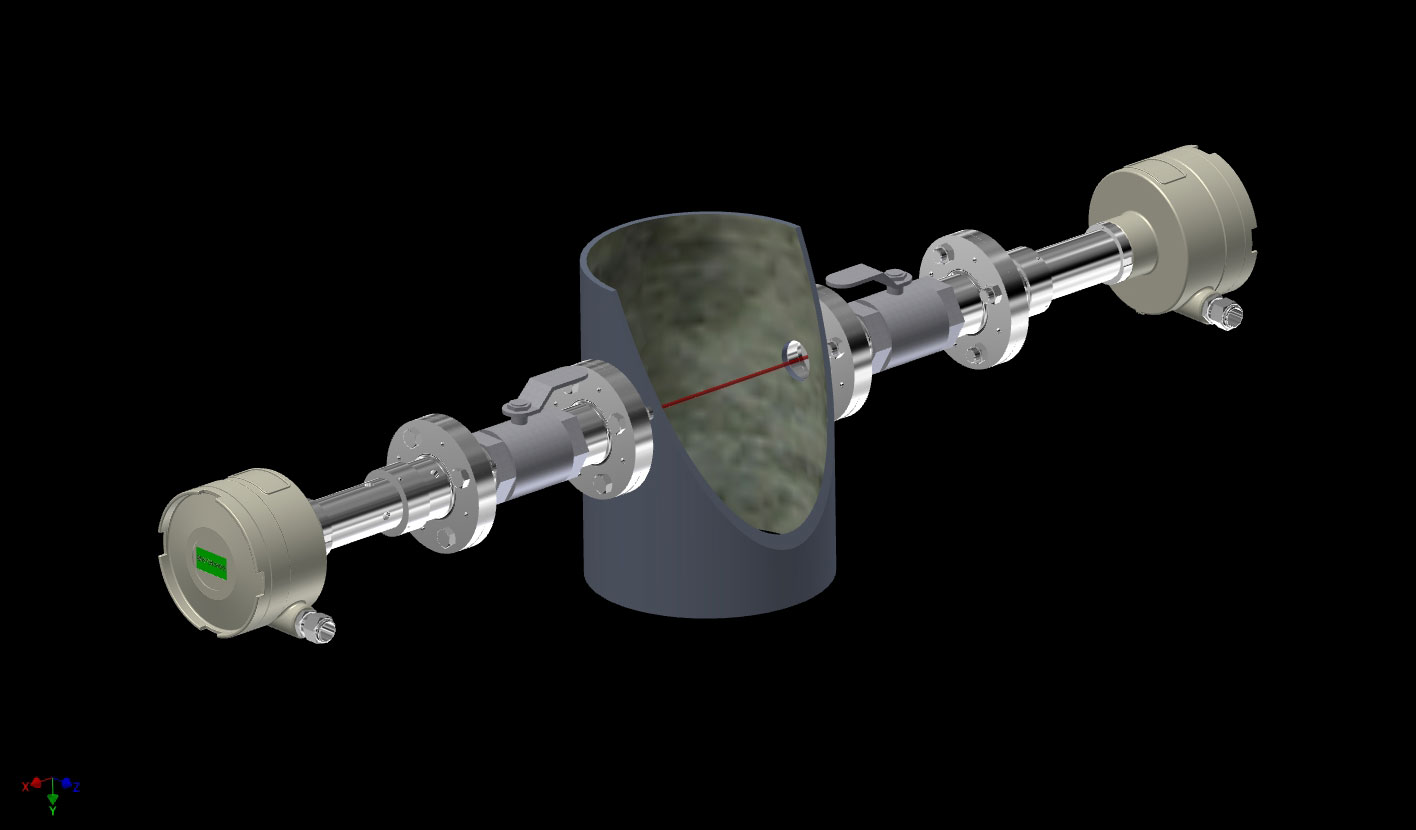

儀器現場安裝示意圖

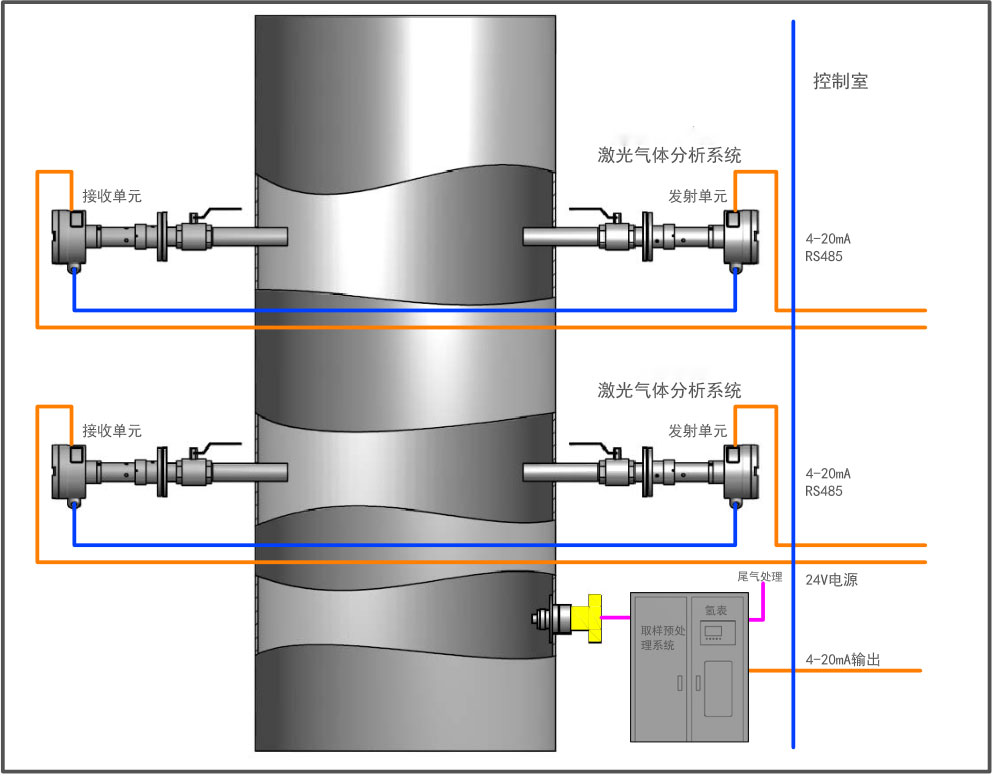

如上圖所示，原位激光在線氣體分析儀由發射單元、接收單元及吹掃單元組成，發射單元與接收單元直接安裝在過程管道的兩側。

ERUN-QZ9100S激光型氧氣含量分析儀參數特點

產品特點

無需采樣預處理系統，克服焦油堵塞探頭問題
獨有光學設計，解決現場大含量焦油、水分對透光率影響
響應速度快激光在線氣體分析系統實現線測量和秒級響應，實時反映過程氣體濃度及其他參數變化，避免了采樣預處理滯后帶來安全隱患。
測量精度高系統采用實時在線測量的工作模式，不受背景氣體及氣候因素影響，氣體信息不易失真，測量值為氣體線平均濃度，測量精度高。
抗干擾能力強不受背景氣體交叉干擾及粉塵、氣體參數影響，具有在高溫、高粉塵、高水分、高腐蝕性、高流速等惡劣測量環境下的良好適應性。
隔爆防爆型式，安全系數高設備通過國家防爆電器產品質量監督檢測中心檢測，同時儀器還通過了機械檢查、沖擊試驗、IP實驗、溫度試驗、熱劇變實驗、外科耐壓實驗、內部點燃不傳爆實驗等七項測試，安全系數高。
維護、標定簡單激光在線氣體分析系統的年標定次數為傳統分析儀的１／４～１／８；維護工作簡單到只需擦凈光學視窗，儀表維護自動提示。

技術參數

產品名稱：激光氣體分析儀
型號：ERUN-QZ9100S
品牌：贏潤環保
氣體種類：O2 量程范圍：0～5%，0～25%
氣體種類：CO 量程范圍：0～100%，0~1%
氣體種類：CO2 量程范圍：0～100%

線性誤差：≤±1% 全量程
量程漂移：≤±1% 全量程
重復性誤差：≤±1% 全量程
響應時間：2S（可調）
吹掃氮氣壓力：0.3~0.8MP（原位式）
防爆等級：Ex db ⅡC T6 Gb（氣體防爆） / Ex tb ⅢC T80℃ Db（粉塵防爆）
防護等級：IP65
模擬輸出：4-20mA
儀表供電：24VDC

ERUN-QZ9100S激光型氧氣含量分析儀應用分析：

激光氣體分析儀在焦化的應用

一、電捕焦安全控制

電捕焦安全控制激光氣體分析儀工藝參數

檢測點	工藝目的	檢測氣體	測量范圍	輸出信號	溫壓條件	檢測難點
電捕焦安全監控	安全控制	O₂		4~20Ma	T <100℃ P <20Kpa	焦油、苯等高粘性、易結晶物質
			0-5％	繼電器	焦油含量<1000mg

上表為用于電捕焦安全控制的激光氣體分析儀常規工藝參數。激光氣體分析儀用于電捕焦安全控制安裝在電捕焦油器之后，測量 O₂含量，目的是當氧氣含量過高時（一般設置為1.8%）及時報警，聯動電捕焦控制裝置，避免爆炸。同時在煤氣柜進口和出口處也要監測氧氣含量，如下圖所述。

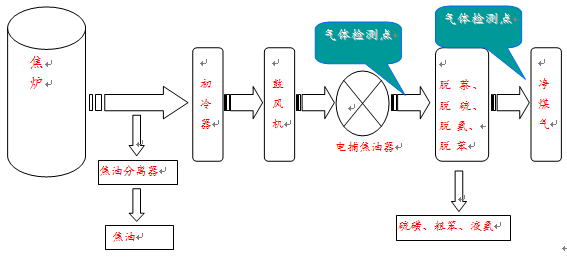

儀器檢測示意圖

二、干熄焦循環氣分析

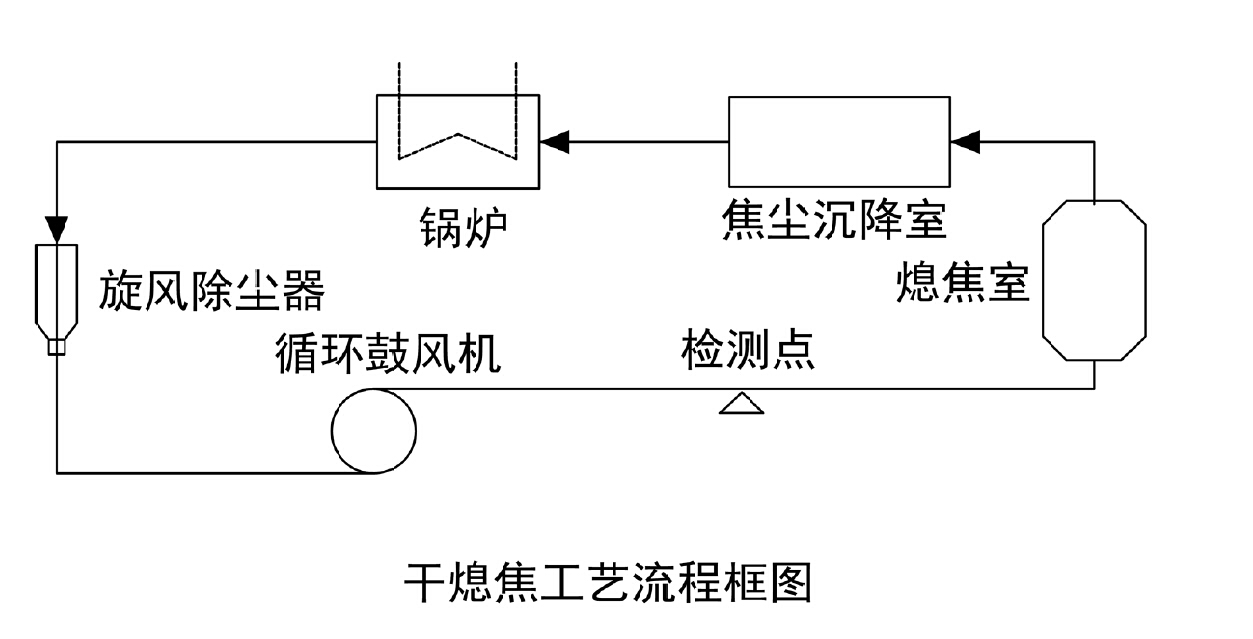

干熄焦工藝流程如圖4所示，從熄焦室出來的高溫循環氣經過除塵設備以及鍋爐(溫度降低)后再由鼓風機送入熄焦室底部，干熄焦循環氣氣體濃度分析點就位于循環鼓風機的出風口，實時、連續地監控生產過程中循環氣濃度成分。當測量發現循環氣中爆炸性氣體濃度超出安全范圍，就可以及時做出處理，使循環氣中爆炸性氣體濃度始終處于安全范圍內，如下圖。

干熄焦循環氣分析系統

干熄焦循環氣體分析儀器參數

技術指標	量程	CO(0-20%)	O2(0-25%)	H2(0-5%)
	量程	CO2(0-30%)	O2(0-25%)	H2(0-5%)
	響應時間	≤2s(可調)	≤2s(可調)	≤2s(可調)
	光通道長度	≤5m	≤5m
	線性誤差	≤±1%FS	≤±1%FS	≤±1%FS
	量程漂移	≤±1%FS/半年	≤±1%FS/半年	≤±1%FS/半年
	標定周期	≥半年	≥半年	≥3個月
輸出信號	模擬量輸出	1路CO濃度	2路O2濃度	1路H2濃度
		1路CO2濃度	4～20mA電流	4～20mA電流
		4～20mA電流	（隔離、最大負載
		（隔離、最大負載750Ω）	750Ω）
	模擬量輸入	2路4～20mA電流	2路4～20mA電流
	模擬量輸入	（溫度、壓力補償）	（溫度、壓力補償）
	通訊接口	RS485	RS485
	繼電器輸出	3路輸出	3路輸出
	繼電器輸出	（繼電器規格：24V，1A）	（繼電器規格：24V，1A）
工作條件	電源	220VA /(48~63)Hz
	環境溫度	-10～45℃
	吹掃氣源	氮氣0.3～0.8MPa（30-50L/min）
